神奇的实训

这次就不打算放具体细节和源代码了,因为这部分貌似不需要我们自己做(如果要的话再说)。

所以怎么说好呢……总的来说,实训的前三天,是充实的,是辛苦的,是新鲜的。这三天最主要的事情就是对照老师给的图,自己在 Altium Designer 中将小车的红外探路这部分的原理图和线路板画出来,并且焊接好电子元件,在第三天验收。

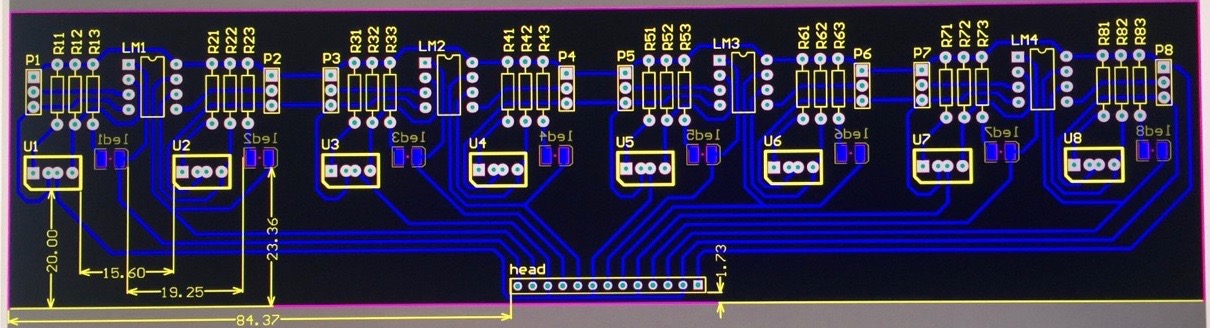

小车-线路板

强迫症带来的好处就是线路板看起来非常整齐。这当然不是没有代价的,第一天晚上我差不多四点才上床睡觉。

紧接着第二天,就要把设计好的线路打印到热转印纸上,然后通过热转印机将碳粉覆盖到覆铜板上。紧接着就是将印制好线路的覆铜板浸入腐蚀液中,大概五到十分钟就蚀刻完成了,清洗打磨干净就可以进入下一步。最后就到了手动打孔,用两种直径不同的钻头在覆铜板上给元件的孔位钻孔。由于采用的几乎是最原始的方法,第二天实际上是到目前为止最累的一天。

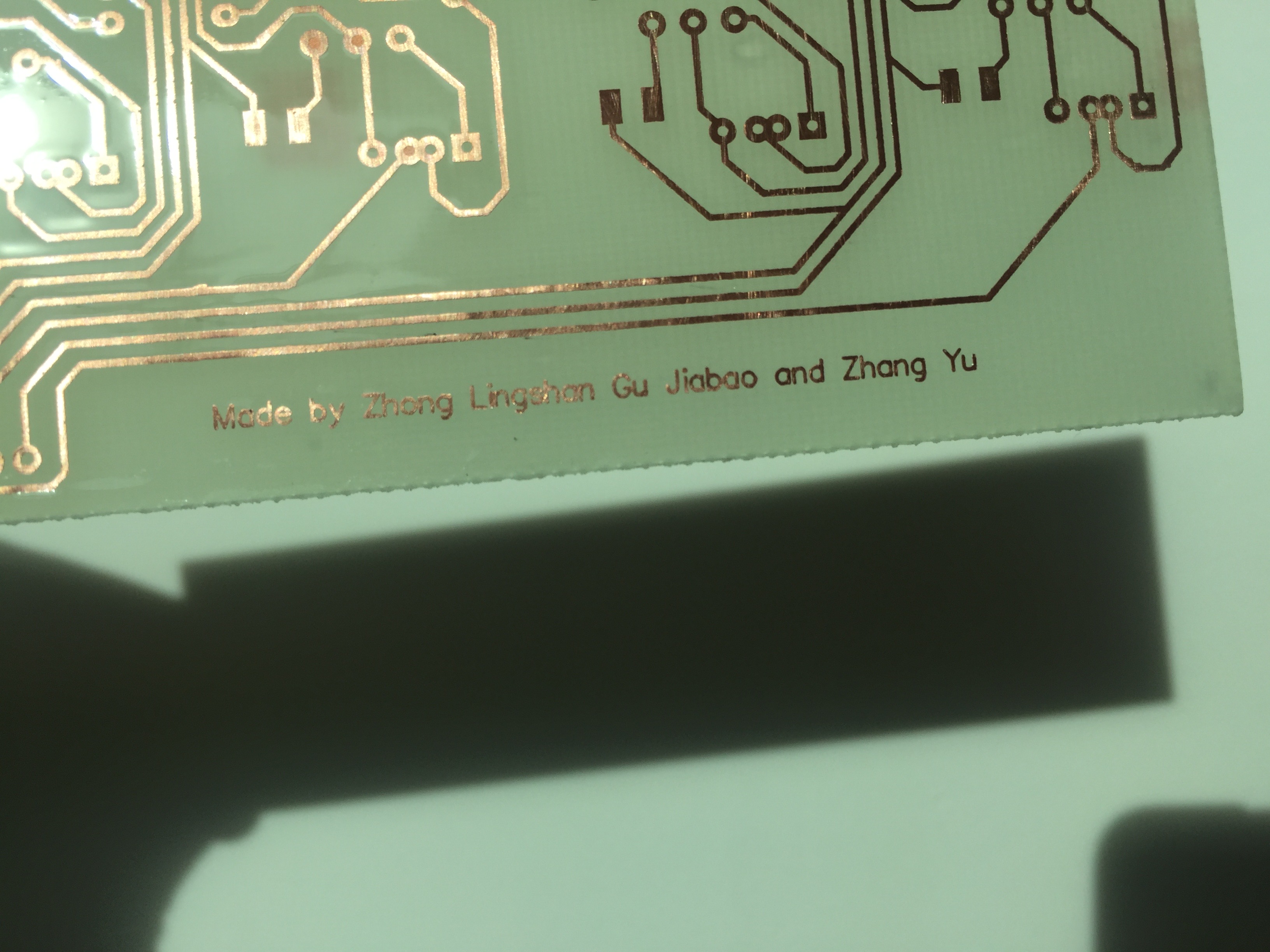

覆铜板-蚀刻完成

但是由于今天的任务实在是太多,导致上午的两批同学有不少滞留到了下午,所以我们组的进度也很慢。于是焊接的任务就只能在宿舍完成了。幸好我在开学的时候就把所有的焊接工具带来了宿舍,这一步进行得还挺顺利。唯一的难点大概就是那 8 个贴片 LED 了,我还顺便帮别的组也焊了一下。然后我们组的板子就能顺利工作了。

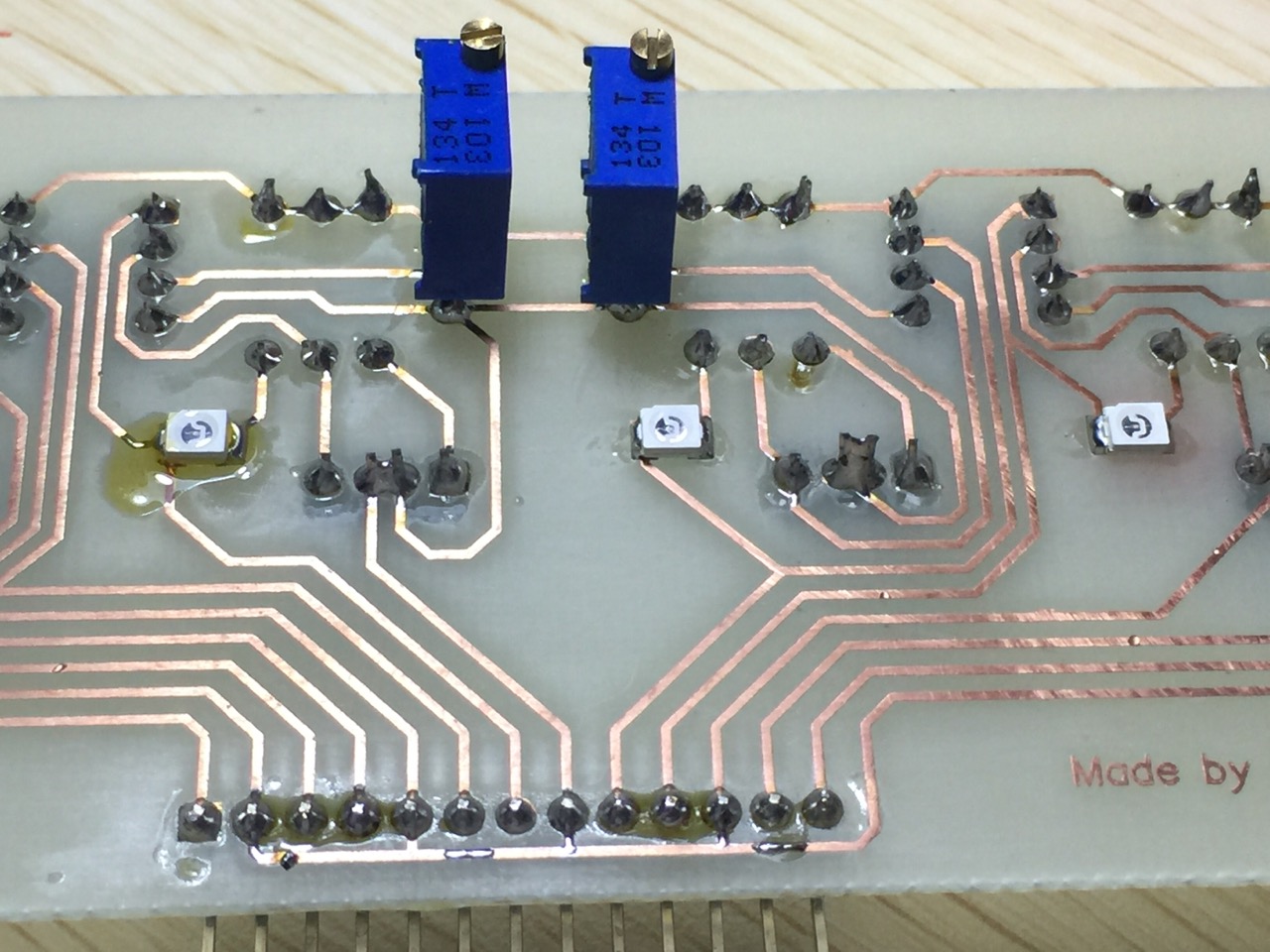

覆铜板-焊接完成

(请自动忽略渣焊接和没洗干净的松香)

第三天,把线路板装到小车上,验收,通过。

再以后,就是全天的课了,不过我从来没去上过上午的课,下午基本上是两点半上课,三点半验收完毕,坐到四点半去吃饭。没什么好说的,想要看具体一点的内容的话,可以去 Alcanderian 的博客看看,在左侧友链有链接。
